１．フローチャート（流れ図）とは

　システム設計やプログラミングの段階で，作業や処理の手順を，処理や判定を示す記号と，流れを示す矢印などを使って図示したものである．
　フローチャートには，システムチャート，プロセスチャート，プログラムフローチャートなどの区別があり，これら各チャートの標準的な記述方法はJISで定められている．
　プログラミングに限らず，業務フロー等さまざまな分野での図解表現の方法として応用される．

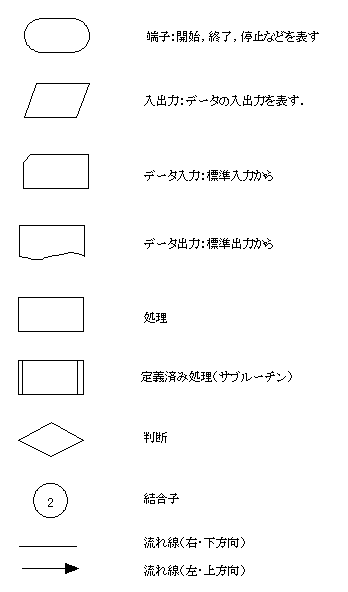

２．フローチャートに用いる主な記号(JIS X 0121)

３．フローチャートの例

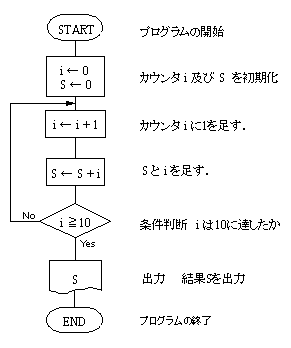

例)　１から10までの和を求めるプログラムのフローチャート
